气动隔膜泵在AKD胶乳运送操控体系中的运用

在选用中性施胶的造纸过程中，需在其工艺流程中添加微量助剂AKD与PAM.因为此类助剂简单分化，所以在添加过程中不宜运用惯例的离心泵类运送。将两台造纸机由本来的酸性施胶流程改为中性施胶流程。原先运用的是国产电动计量隔膜泵，经一年多运用反映出如下疑问：流量动摇大（5%～10%），流量调理艰难，故障率较高级，对产品质量本钱影响较大。为此规划了运用气动隔膜泵的检测、操控底统。

2、作业原理

AKD溶液由气动隔膜泵升压至0.1～0.3MPa，经稳压器稳压，下降脉动后，经过环形管流量变送器，将流量改动值转换成电流信号。此电流信号输入调理器，在调理器内此信号与给定值相较，其差值经份额、积分运算后，输出相应的调理电流，输入电气转换器。电气转换器把电流信号转换为气信号，去推进气动薄膜衬塑调理阀，调理阀门的开度，然后抵达自动操控流量的意图。因外表选用惯例DDZ型外表选用定值调理方法，所以外表选型与调理参数设定等不作叙说。别的，安装在纸机压榨部的光电继电器反映断纸情况，输出触点信号，操控电磁阀启闭。当断纸时气动泵暂时停止作业，抵达在停开车和断纸时不参加AKD的意图。

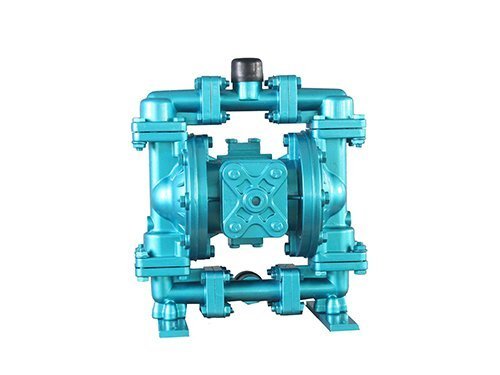

3、气动隔膜泵气动隔膜泵是选用压缩空气为动力源，它关于各种带颗粒的、高粘度的液体能抽光吸尽。它不需求灌水，吸程可达7m，扬程50m，出口压力可达0.6MPa，流转性能好，答应经过大颗粒1mm，出口压力能够经过调理输入气压完成无级调理。泵内的膜片将液体与运动部件彻底离隔。因为用压缩空气为动力源，所以适合在易燃、易爆、湿润场所运用。

3.1气动隔膜泵作业原理在泵的两个对称作业腔中各装有一块有弹性的隔膜，它们结成一体，压缩空气从泵的进气接头进入配气阀后，推进两个作业腔内的隔膜，驱动联杆联接的两块隔阂同步运动。与此同时，另一作业腔中的气体则从其隔膜的背面排出泵外。一旦

抵达结尾，配气组织则自动地将压缩空气引进另一作业腔，推进隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个作业腔中又设置有两个单向球阀，隔膜的往复运动使作业腔内容积改动，迫使两个单向球阀更换的敞开和封闭，将液体吸入和排出，抵达升压的意图。

3.2泵的改善有些 由作业原理所知，每个作业腔中有两个单向球阀更换启闭，实践作业频率在30～90次/min，出于都是用不锈钢制成，所以阀座和球体磨损较快，一般运用1～2月就要走漏，增压作用显着下降。为此对阀座和球体进行改善。阀座用尼龙材料改装，球体选用磨光玻璃球。经过改善使泵的运用寿命大大添加，经实践试用达6～12月。何况，当阀座与球体损坏时，只需更换阀座和球体就能够持续运用。

4、稳压器

因为隔膜泵输出压力是脉冲的，在丈量流量中需求流体的压力安稳，才干保证其丈量精度。所以有必要对脉动压力进行稳压，使脉动下降在必定范围内，为此，有必要规划一个稳压器。在气动管路中，一般选用具有必定容量的气室，容积固定的气室，称为定容气室。容积随压力升高或下降而增大或减小的，称为弹性气室。气室中压力跟着气室中贮存气体量的添加而升高。关于不一样容积的气室，取得一样的压力增量，所需的气体增量是不一样的。容积大的气室较容积小的气室所需的气体增量大，所以一般也就称气室体积大的贮存才能大，体积小的贮存才能小。

5、环形管流量仪

为何要试制环形管流量仪呢？因为在我厂二号机首要运用的是单元外表LZS型电动转子流量变送器。因为其布局缘由，在实践运用中时常被AKD溶液中的杂质阻塞，影响体系的正常运转，保护量大，所以使用差压变送器作转换器，环形管为传感器，自行改制了一台环形管流量仪。经实践运用阻塞表象得以处理。环形管传感器的丈量原理是根据流体在曲折管道中活动，管道迫使流体沿曲线活动，液体便有离心力发生并作用在管壁上。离心力的巨细与流速和曲折半径有关，并能够由管壁所受的压力增量检测出来。
